Электрооборудование автомобиля

К электрооборудованию автомобиля относятся устройства, вырабатывающие, передающие и потребляющие электроэнергию, и установленные на данном транспортном средстве. Электрическая система автомобиля — это совокупность приборов, устройств, схем, электропроводки, обеспечивающая правильную и надежную работу двигателя, трансмиссии, ходовой части, а также способствующая безопасности движения транспортного средства на дороге, и позволяющая автоматизировать некоторые рабочие процессы, при этом создавая комфортные условия как для пассажиров, так и для водители, и даже для других участников дорожного движения.

Узлы и агрегаты электрического оборудования

Эти узлы взаимосвязаны между собой с помощью проводов. Они выступают в качестве своеобразной нервной и кровеносной системы. В одном случае по ним передается сигнал для запуска того или иного устройства, в другом случае они передают электроэнергию для питания приборов. Обрывы проводов могут привести к воспламенению или невозможности работы конкретного устройства в машине. А поломка какого-либо электрооборудования может привести к аварии, невозможности запуска автомобиля или его эксплуатации.

В качестве источников электротока выступают устройства, которые преобразуют электроэнергию. Это генератор и аккумулятор, где генератор преобразует механическую энергию в электрическую, а аккумулятор — химическую в электрическую.

В качестве потребителей электрической электроэнергии выступает устройство, преобразует электроэнергию в другие виды, к примеру, движения, света, тепла. К ним можно отнести систему запуска движка, лампочки, измерительные устройства, электроприборы в виде стеклоочистителей, печки, прикуривателя, радио, кондиционера и тому подобное.

Аккумулятор используется для питания потребителей электротоком во время запуска движка, во время его низких оборотов, либо в момент, когда он отключен. Генератор питает электротоком все электрические устройства, в том числе заряжает аккумулятор. Мощность и емкость данных устройств должна отвечать аналогичным параметрам потребителей при различных режимах работы машины.

Электрооборудование автомобиля в виде потребителей энергии классифицируются на 3 составляющие:

  1. Кратковременного действия.

  2. Длительного действия.

  3. Основного действия.

К устройствам основного действия относятся устройства, которые нужны для поддержки работоспособности машины. Это устройства впрыска, запуска, управления движком, система подачи топлива, АКП, электрический усилитель и так далее.

К устройствам длительного действия относятся устройства в виде кондиционеров, освещения, безопасности, навигационной аппаратуры, противоугонных устройств, печки и тому подобное.

К устройствам кратковременного действия относятся устройства в виде систем запуска, прикуривателя, подачи сигнала, свечей накаливания и так далее.

В качестве устройств управления выступают предохранительные щитки, блоки управления и реле. Они согласуют функционирование источников и потребителей энергии. При помощи блоков управления обеспечивается контролирование потребления электроэнергии, напряжения и нагрузок на устройствах, управление обогревателями, очистителями стекол, системой освещения и так далее. Кроме проводки в бортовой системе применяются шины данных, при помощи которых соединяются электронные блоки управления.

Устройство электросистемы автомобиля

Аккумулятор является одним из важнейших элементов электрооборудования автомобиля. Он представляет химический источник электротока, который работает при помощи накопления и последующей отдачи энергии. Накопление и передача заряда обеспечивается переходом ряда элементов из одного состояния в другое. Главными характеристиками аккумуляторной батареи является емкость и напряжение. Его корпус выполнен из пластика, стойкой к кислоте. В нем имеется 6 секций, в которых находятся элементы, выполненные из пластин и сепараторов. Эти элементы соединяются с помощью мостиков, а корпус закрывается пластмассовой крышкой. На батарее имеются два выхода, к которым подсоединяются клеммы проводов. Аккумулятор находится в подкапотном отсеке машины.

Электрический генератор — это устройство, которое похоже на электрический двигатель, но имеет принципиальное от него отличие. Данный элемент создает электроэнергию благодаря вращению его якоря посредством ременной передачи, получающее вращательное движение от ДВС. Генератор имеет 2 обмотки, благодаря чему обеспечивается стабилизация напряжения, которое он вырабатывает. Принцип его работы базируется на эффекте самоиндукции.

Далее необходимо выделить элементы, которые обеспечивают запуск и последующую работу ДВС, а значит и непосредственное перемещение машины.

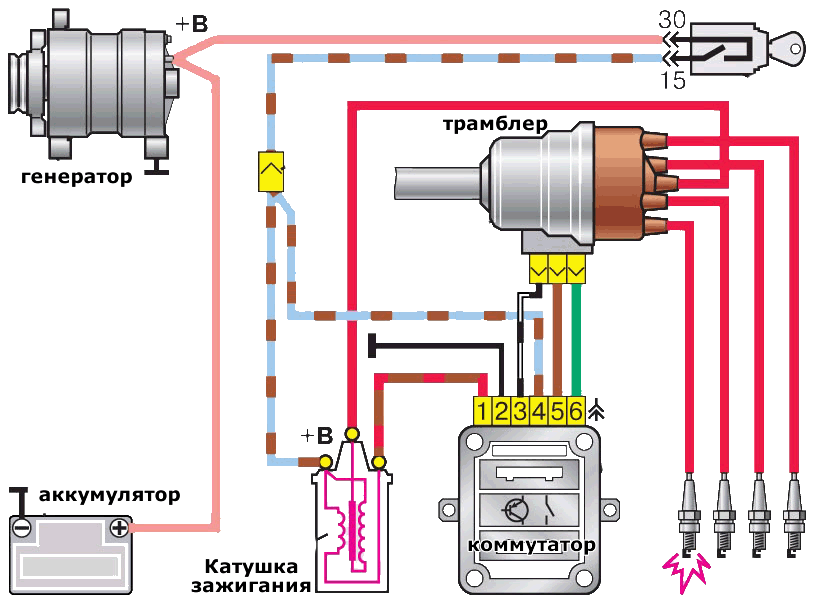

Стартёр – это своего рода электродвигатель, который совершает вращение благодаря энергии аккумуляторной батареи. Его главная цель кроется в начальном старте. Затем появляется электрическая икра, вследствие чего происходит воспламенение топлива. В результате двигатель начинает работать. Чтобы создать такую искру, используется повышающая катушка, свечи, а также распределитель искры.

Повышающая катушка выполнена из ферромагнитного сердечника с 2-мя обмотками. На одной из обмоток находится меньшее число витков, благодаря чему создается магнитное поле. Это поле создает магнитное поле на второй обмотке, но уже с более высоким напряжением. В результате при подаче напряжения на свечи создается искра.

Электрическая свеча представляет элемент, который создает искру непосредственно в цилиндре ДВС. У нее есть контакт, к которому подходит провод с высоким напряжением. На цилиндрах имеются электроды с наименьшим зазором, в которых и происходит создание искры. Между свечами и катушкой располагается распределитель, который и передает высокое напряжение непосредственно на свечу, которая должна в необходимый момент времени подать искру на цилиндр.

Система освещения используется при перемещении машины при недостаточной освещенности окружающей среды. В данную систему включены фары, задние фонари, лампочка освещения номера, лампочки освещения в салоне, отделения багажа, отсека мотора, зоны педалей и так далее.

Световая сигнализация используется с целью предупреждения других участников движения о маневрах, поворотах, заднем ходе, то есть о смене направления перемещения машины. Данная система имеет передние сигнальные лампочки, задние фонари, боковые повторители поворотов, лампы на панели приборов, выключатели, стоп-сигналы и другое электрооборудование автомобиля.

Фары необходимы для освещения окружающего пространства. В первую очередь они необходимы для освещения дороги, чтобы водитель имел представление об окружающей обстановке. Каждая машина имеет фары, которые расположены симметрично. Передние фары в большинстве случаев выполнены в одном корпусе. В нем могут находиться ряд элементов: дальний, а также ближний свет, ходовые и габаритные огни. Иногда в них даже размещаются поворотники.

Ближний свет необходим в случаях, когда наблюдается поток встречного транспорта. Его главная особенность заключается в том, что он не слепит водителей встречного транспорта, при этом хорошо освещает правую сторону дороги.

Дальний свет также используется с целью освещения, но только в том случае, когда нет встречного потока. Его главная особенность в том, что этот свет выделяется своей мощностью и интенсивностью, благодаря чему он освещает пространство на довольно большое расстояние, которое находится впереди машины.

При помощи габаритных огней и поворотников водитель дает важную информацию всем участникам движения о габаритах своего автомобиля, а также планируемых остановках и изменениях направления движения. Также в машине имеется прикуриватель, могут быть розетки USB и так далее.

В зависимости от текущей комплектации машины в ней могут иметься или отсутствовать следующее электрооборудование автомобиля:

системы безопасности, которые включают в себя электронатяжители ремней, автоматическую коробку с управляющей электроникой,

 электронные элементы  помощи водителю, маршрутный компьютер, помощь при подъеме в гору, подушки безопасности.

В будущем проводка и электрооборудование автомобиля станет меньше, ведь будет применяться схема с одним центральным процессором. Именно сюда будет стекаться вся информация, процессор будет контролировать все системы электрооборудования машины.

Все функции будут выполняться операционной системой, а это значит, что исчезнет порядка 75 управляющих блоков, которые сегодня имеют собственные программы и алгоритмы действия.

Естественно, что благодаря уменьшению управляющих блоков и числа проводов. Электрооборудование автомобиля станет на порядок легче и компактнее.
